En Estados Unidos, este motor sigue ganando terreno. Los operadores añadieron 9,274 MW de nueva capacidad con turbinas de gas natural en 2023, de los cuales 7,376 MW correspondieron a plantas de ciclo combinado (CCGT). Las plantas CCGT más nuevas, en operación desde 2014, alcanzaron un factor de capacidad cercano al 66% en 2022, según datos de la EIA.
Este artículo cubre cómo funciona una turbina de gas, sus partes principales, los tipos disponibles, sus aplicaciones industriales y las herramientas de simulación que hoy permiten diseñarlas sin depender exclusivamente de pruebas físicas costosas.
Puntos clave
- La turbina de gas opera bajo el ciclo Brayton: compresión, combustión y expansión.
- El compresor puede consumir gran parte de la energía generada por la turbina de expansión.
- Existen turbinas aeroderivadas (hasta ~57 MW) e industriales (hasta ~593 MW según fabricante).
- Los ciclos combinados superan el 64% de eficiencia eléctrica según Siemens.
- Plataformas como SimTurbo permiten validar diseños antes de construir prototipos físicos.
¿Qué es una turbina de gas y cómo funciona?

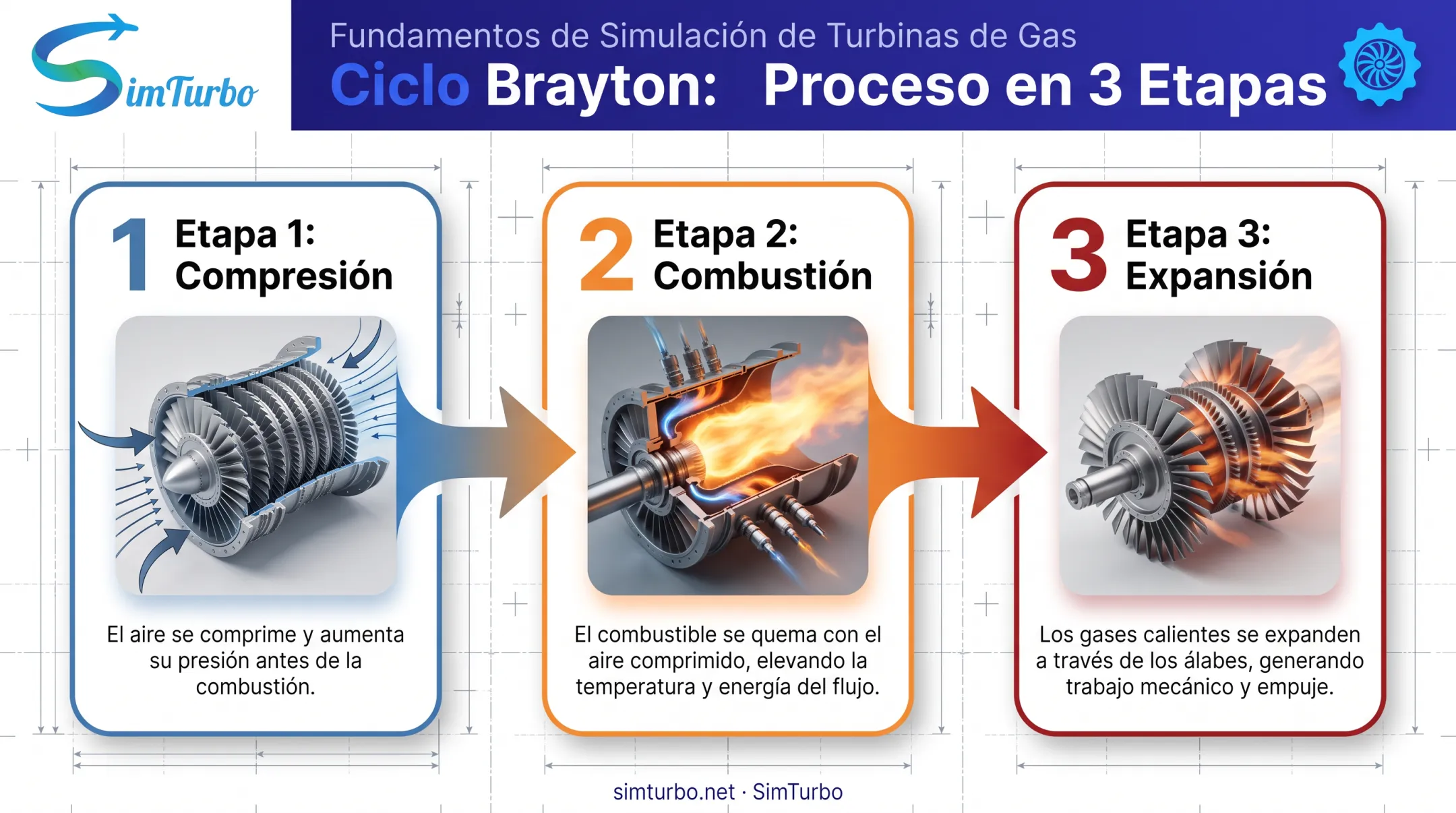

Definición y ciclo Brayton
Una turbina de gas es un motor de combustión interna que convierte energía química del combustible en energía mecánica rotacional. Toda turbina de gas, según NASA Glenn Research Center, opera bajo el ciclo termodinámico Brayton, dividido en tres etapas:
- Compresión: el aire ambiente se comprime antes de entrar a la cámara de combustión.
- Combustión: el combustible se mezcla con el aire comprimido y se enciende.
- Expansión: los gases calientes se expanden a través de los álabes, generando trabajo mecánico.
El proceso paso a paso
El compresor aspira aire del ambiente y lo comprime en etapas sucesivas. Ese aire a presión entra a la cámara de combustión, donde se mezcla con el combustible y se enciende a temperaturas superiores a los 2,000°F (1,090°C), según el Departamento de Energía de EE. UU..
Los gases resultantes se expanden a través de los álabes de la turbina, generando energía mecánica rotacional. Esa energía cumple dos funciones:
- Acciona el propio compresor (parte del ciclo se retroalimenta).
- Mueve un generador eléctrico o un sistema de propulsión, según la aplicación.
No toda la energía se aprovecha. Un estudio exergético de 2020 halló pérdidas de exergía en los gases de escape del 39% al 47% según la carga; a menor carga, baja la temperatura de escape y también la pérdida (OGST, 2020).
Esa energía residual es la que recuperan los sistemas de ciclo combinado y cogeneración.

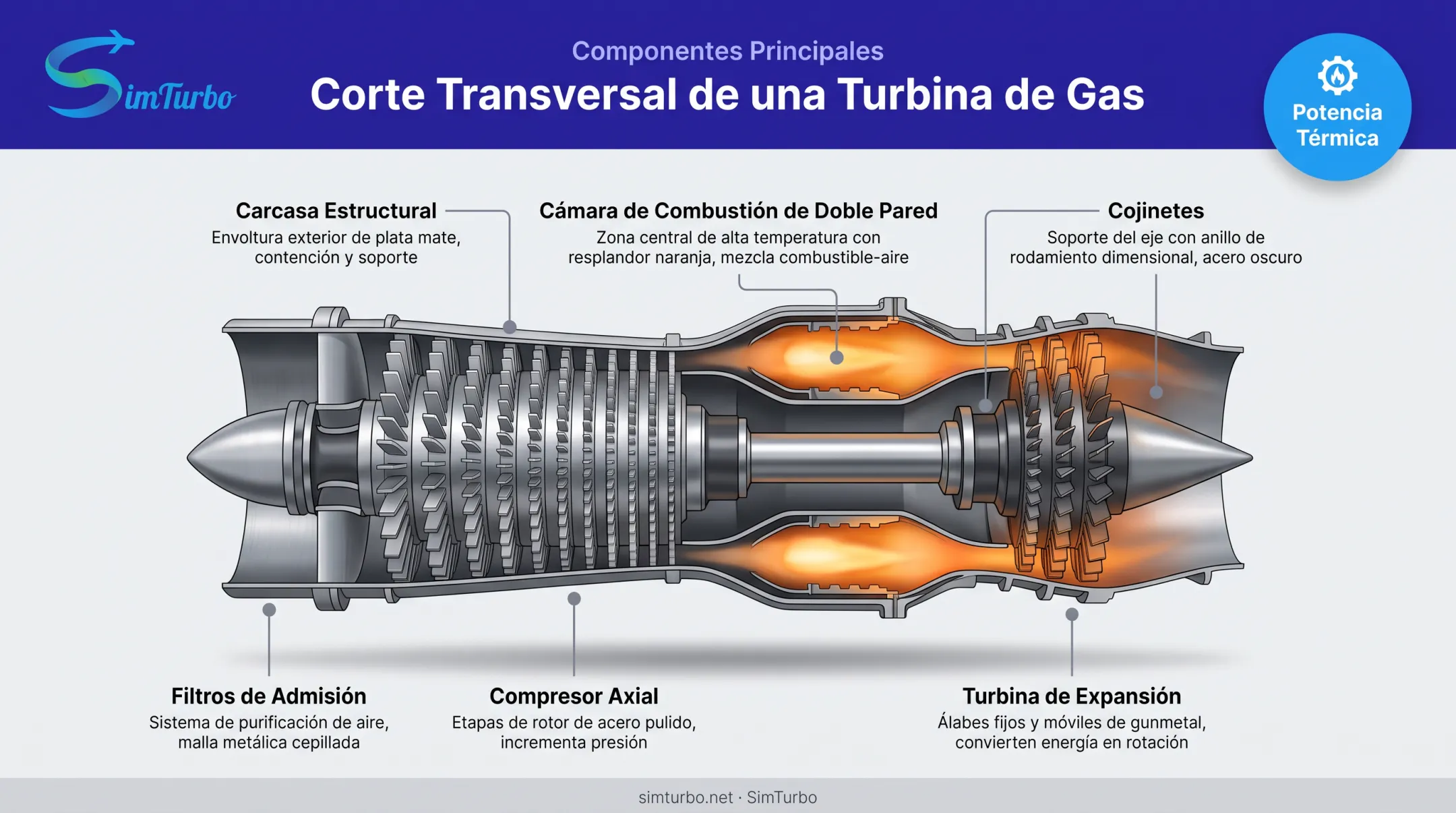

Partes principales de una turbina de gas
Cada componente cumple una función específica dentro del ciclo, y las tolerancias de diseño son exigentes.
El compresor (axial o centrífugo) aspira y presuriza el aire de entrada. Según Combined Cycle Journal, entre el 50% y el 70% del trabajo generado por la turbina de expansión puede destinarse a accionar el compresor. Ese porcentaje depende del modelo.
La cámara de combustión suele construirse con doble pared (interior y exterior) para resistir temperaturas extremas. Estudios ASME han medido paredes de combustor a hasta 1800 K con técnicas de fósforo termográfico.
La turbina de expansión contiene etapas alternadas de álabes fijos (estatores) y móviles (rotores) que extraen trabajo útil de los gases calientes.
Otros elementos esenciales:
- Carcasa estructural que soporta el conjunto rotativo
- Filtros de admisión que protegen el flujo de aire
- Cojinetes y lubricación del tren rotativo
- Sistemas auxiliares de arranque y control del motor
Tipos de turbinas de gas

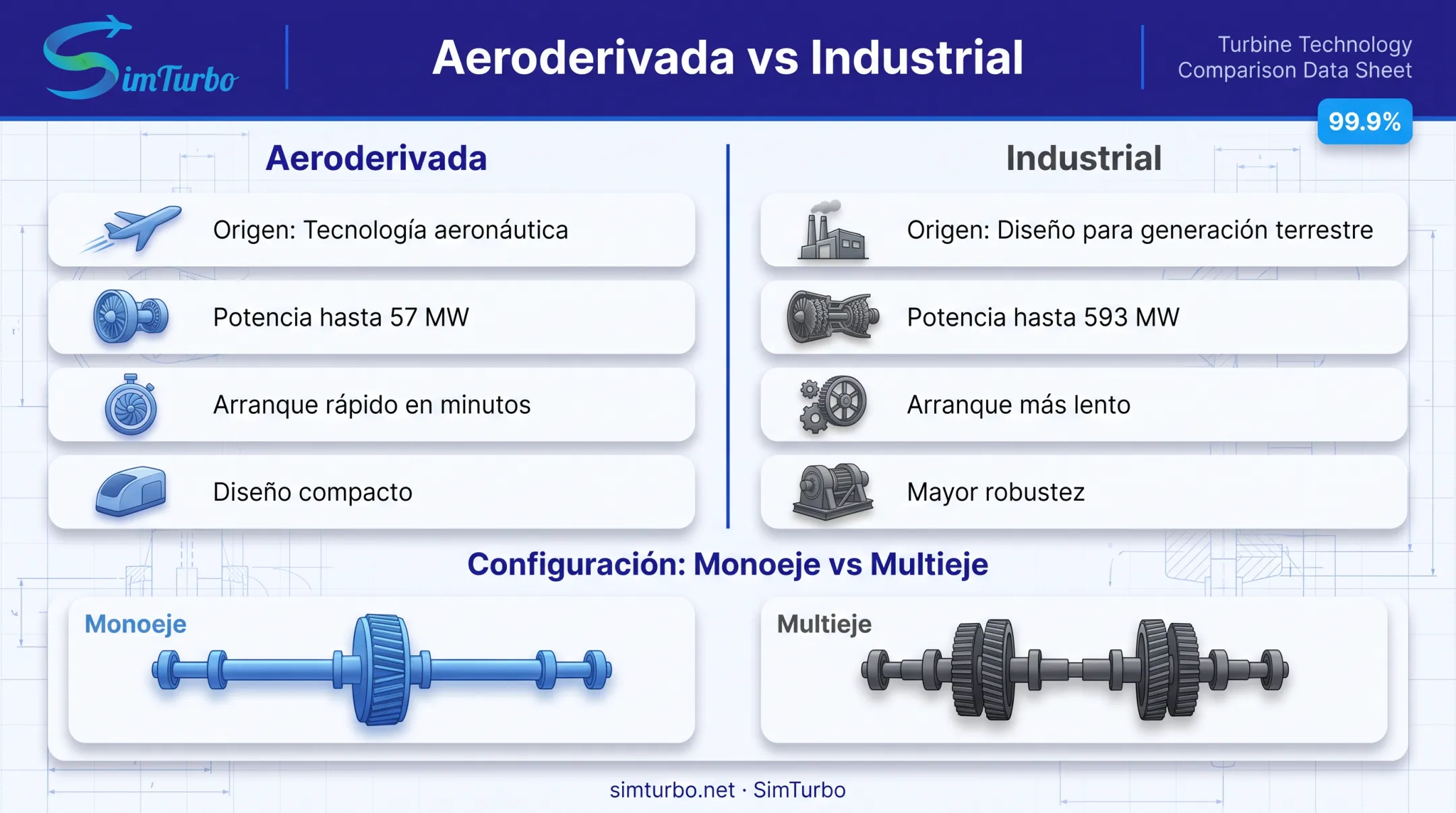

Las turbinas de gas se clasifican de dos maneras útiles: por origen de diseño (aeroderivadas vs. industriales) y por configuración de ejes (monoeje vs. multieje).
Aeroderivadas vs. industriales
Las turbinas aeroderivadas provienen de tecnología aeronáutica adaptada para uso terrestre. Su ventaja principal es la alta relación potencia/peso. La GE LM6000, por ejemplo, entrega alrededor de 57 MW en ciclo simple, con tiempos de arranque de apenas 5 minutos.
Las turbinas industriales (heavy-duty) están diseñadas para operación continua a gran escala. Siemens ofrece un portafolio que va de 2 MW a 593 MW, dependiendo del modelo y la aplicación.
| Característica | Aeroderivada | Industrial |
|---|---|---|
| Origen | Aeronáutico | Diseño terrestre dedicado |
| Potencia típica | Hasta ~57 MW | Hasta ~593 MW |
| Arranque | Rápido (minutos) | Más lento |
| Peso/tamaño | Compacto y ligero | Robusto, mayor masa |
Monoeje vs. multieje
En una configuración monoeje, el compresor, la turbina y el generador giran a la misma velocidad sobre un solo eje. Siemens reporta que esta configuración reduce componentes y puede generar ahorros de costos de entre 3% y 5%.
En configuraciones multieje, el generador de gas y la turbina de potencia giran en ejes independientes; solo la turbina de potencia acopla el generador. Eso da más flexibilidad de control de velocidad, a costa de mayor complejidad en el balance de planta.
Aplicaciones de las turbinas de gas
Las turbinas de gas cubren un rango amplio de aplicaciones:
- Generación eléctrica en ciclo simple o combinado
- Cogeneración/CHP industrial, aprovechando calor residual para procesos
- Propulsión aeroespacial en motores de aviación comercial y militar
- Propulsión marina en buques de gran tonelaje
- Transmisión mecánica industrial, accionando compresores y bombas de gran escala
La eficiencia varía según la configuración:
| Configuración | Eficiencia reportada |
|---|---|
| Ciclo simple | 20%–35% (rango DOE) |
| Ciclo combinado (CCPP) | Superior al 64% (Siemens) |
| Cogeneración (energía útil total) | Hasta ~80% (DOE) |
La diferencia es clave: el 64% corresponde a eficiencia eléctrica de planta, mientras que el ~80% en cogeneración incluye el calor útil recuperado, no solo electricidad. No son la misma métrica.
Ventajas y vida útil de las turbinas de gas
Por qué se eligen frente a otras tecnologías
- Arranque rápido: algunos modelos alcanzan el 95% de carga en apenas 10 minutos (Siemens SGT6-5000F)
- Alta eficiencia en cogeneración: rinden más cuando hay demanda simultánea de calor y electricidad, frente al ciclo simple
- Menor huella de emisiones: GE reporta que su turbina 7HA en ciclo combinado reduce emisiones de CO₂ hasta 60% frente a una planta de carbón equivalente
Vida útil: qué la determina
La vida útil no se mide solo en años, sino en horas de operación y ciclos de arranque/parada:
- EPRI documenta un fin de vida de rotor de 144,000 horas o 5,000 arranques, según el criterio del fabricante
- Sin limpieza regular del compresor, un estudio ASME (2001) registró hasta 10% de degradación de potencia tras 4,000 horas
- Mantenimiento programado, calidad del aire de entrada y arranques en frío marcan la vida real de cada componente
Limitaciones a considerar
- Baja eficiencia a carga parcial: el rendimiento térmico cae cuando el motor no opera cerca de su punto de diseño
- Restricciones de combustible: el gas natural es el estándar; biocombustibles, HVO o diésel dependen de la calificación de cada modelo
- Condiciones de entrada: aire caliente o filtros saturados recortan potencia disponible y aceleran el desgaste
Diseño, análisis y simulación de turbinas de gas
Construir un prototipo físico de turbina de gas es costoso y lento. Por eso, la industria se apoya cada vez más en simulación antes de fabricar componentes reales.
En el diseño moderno de motores, el CFD (dinámica de fluidos computacional) ya es práctica habitual. Aun así, las pruebas físicas siguen siendo necesarias en casi todas las fases del desarrollo.

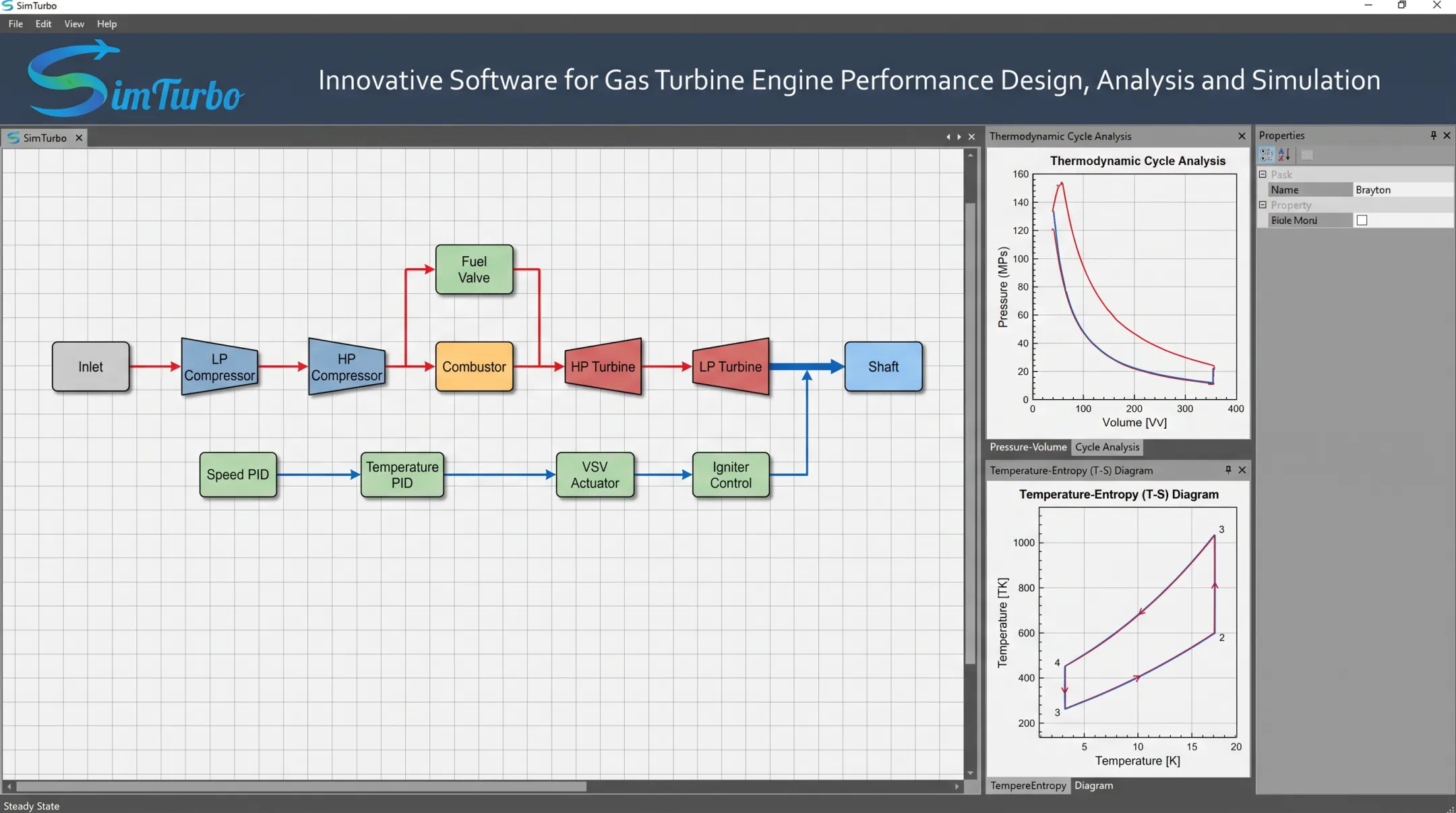

SimTurbo, desarrollado por Controls Research LLC, aborda este problema con una plataforma de simulación por arquitectura de componentes. En lugar de tratar el motor como una caja negra, permite arrastrar y conectar bloques individuales:
- Entradas de aire (inlets)
- Compresores
- Cámaras de combustión
- Turbinas
- Toberas y ejes
Cada bloque es reparametrizable. Así puedes ver cómo un cambio concreto —por ejemplo, añadir un recuperador— afecta al ciclo completo, con gráficos termodinámicos y diagramas temperatura-entropía actualizados en tiempo real.
Validación contra datos reales
SimTurbo fue validado contra datos de prueba del motor J85-GE-21 del NASA Lewis Research Center. Se compararon cuatro parámetros: empuje, flujo másico, temperatura y consumo específico de combustible (TSFC). Los cuatro resultados quedaron dentro de un margen de ±2% respecto a los datos de referencia de NASA.
La plataforma también incluye herramientas de control integradas:
- Controladores PID y limitadores
- Actuadores y sensores configurables
- Lógica FADEC para programación de combustible y protección del motor
Los datos transitorios (RPM, EGT, empuje, SFC) se pueden exportar a CSV o Excel para análisis posterior.
Uso en educación universitaria
SimTurbo se utiliza en programas académicos con:
- Licencias estudiantiles con descuento
- Apoyo docente
- Despliegue a nivel de laboratorio o campus
En proyectos capstone, estudiantes de grado y posgrado construyen o modifican simulaciones de motores Single Spool TurboJet desde cero. Trabajan con los mismos componentes —entradas, compresores, combustores, turbinas y ejes— que usaría un ingeniero profesional.
Preguntas Frecuentes
¿Qué es una turbina de gas?
Es un motor térmico que convierte energía química en energía mecánica mediante el ciclo Brayton: compresión, combustión y expansión de gases. Se usa para generar electricidad o impulsar sistemas de propulsión.
¿Para qué se utilizan las turbinas de gas?
Se usan en generación eléctrica (ciclo simple y combinado), propulsión aeroespacial y marina, y cogeneración industrial para producir electricidad y calor útil simultáneamente.
¿Cuánto tiempo duran las turbinas de gas?
Depende del mantenimiento y los ciclos de arranque/parada. Algunos rotores llegan a 144,000 horas o 5,000 arranques antes de requerir reemplazo mayor, según datos de EPRI.
¿Cuál es la diferencia entre una turbina de gas y una turbina de vapor?
La turbina de gas quema combustible y expande directamente los gases de combustión. La turbina de vapor, en cambio, es accionada por vapor generado en una caldera o en el recuperador de calor de un ciclo combinado.
¿Qué combustibles puede usar una turbina de gas?
El gas natural es el combustible estándar. Algunos modelos también están calificados para biometano, HVO o diésel, aunque esa capacidad varía según el fabricante y modelo específico.
¿Cómo ayuda la simulación a mejorar el diseño de turbinas de gas?
Permite validar arquitectura, rendimiento y leyes de control antes de construir prototipos físicos costosos. Plataformas como SimTurbo modelan cada componente por separado, reduciendo el número de pruebas de laboratorio necesarias.
